Сводная диаграмма в Excel похожа на сводную таблицу. Несколько отличаются режимы отображения. В сводную таблицу программа помещает подробные сведения. В диаграмму – итоги или сводки. Вместо строк и столбцов – ряды и категории. Каждый ряд имеет определенный цвет и представляет собой связанные точки данных. Категория – это одна точка с каждого ряда (на оси Х).

Как создать сводную диаграмму в Excel из нескольких таблиц

На разных листах одной книги находятся отчеты по продажам в нескольких магазинах:

Отчеты по продажам.

Они имеют одинаковую структуру и одинаковые способы представления данных.

Прежде чем делать сводную диаграмму в Экселе, добавим на панель быстрого доступа кнопку «Мастера сводных таблиц и диаграмм». Через «Офис» заходим в «Параметры Excel» - «Настройка». Выбираем «Все команды». Находим инструмент «Мастер сводных таблиц и диаграмм». Жмем «Добавить».

На панели появится такой значок:

Значок мастера.

Переходим на новый лист. Вызываем «Мастера»:

  1. Первый шаг. Указываем, что будем создавать «сводную диаграмму со сводной таблицей» на основе данных, которые находятся «в нескольких диапазонах консолидации». Сводная диаграмма со сводной таблицей.
  2. Второй шаг. Меняем настройку по умолчанию – «создать поля страницы». Если оставить параметр «создать одно поле страницы», данные отобразятся путано. Создать поля страницы.
  3. Третий шаг. Формируем список диапазонов, на основании которых будет построена сводная диаграмма. Сначала переходим на лист с первой таблицей – выделяем ее – жмем добавить. Переходим на лист со второй таблицей – повторяем все те же процедуры. Указываем количество полей – 1. Становится активным окошко «Первое поле». Даем ему название – «2013». Повторяем эту же операцию для каждого диапазона – названия «2014», «2015». Список диапазонов.
  4. Четвертый шаг. Переходим на лист, где будет находиться сводная диаграмма. Ставим курсор в первую ячейку диапазона для сводной таблицы (весь диапазон Excel сформирует самостоятельно).
Готово.

После нажатия кнопки «Готово» получаем сводную диаграмму и таблицу следующего вида:

Сводная гистограмма.

Пока на этом остановимся и рассмотрим другой метод создания сводной диаграммы.

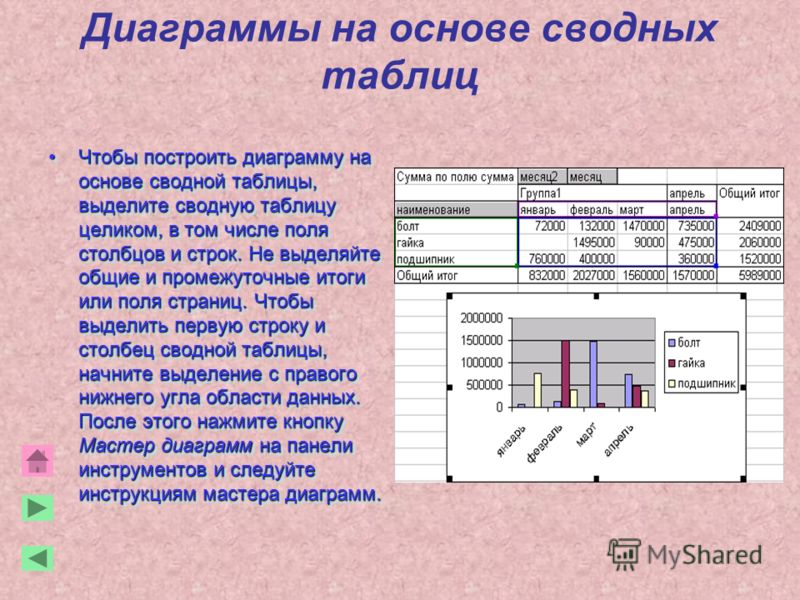

Сводная диаграмма в Экселе на основе готовой сводной таблицы

Выбираем сводную таблицу, щелкнув в любом месте мышкой. После чего переходим на вкладку «Вставка-Гистограмма».

Гистограмма.

Выбираем простую гистограмму. В результате появляется диаграммы с данными из сводной таблицы и область фильтра. Зададим фильтр для значений в столбцах – отобразить продажи за 1 квартал 2013, 2014, 2015 гг.

Область фильтра сводной таблицы.

Окно «Область фильтра сводной таблицы» не предназначено для изменения условий построения диаграммы. Гистограмма формируется только на основе данных в сводной таблице. Внести сюда значения из основных таблиц невозможно. Но добавленные в сводную таблицу новые значения отражаются в графике.

С помощью окна «Область фильтра» можно управлять сводной таблицей и диаграммой.

Сравнение продаж по кварталам за анализируемый период:

Сравнение продаж.

Анализ продаж в магазине «Серебрянка»:

Продажи Серебрянка.

Если для удобства необходимо переместить диаграмму на новый лист, щелкаем правой кнопкой по области построения и нажимаем «Переместить диаграмму».

В первом примере мы объединяли в одну диаграмму сразу несколько диапазонов. Но можно построить график и на основе одной базовой таблицы. Выделить ее – перейти на вкладку «Вставка».

Сводная диаграмма.

Программа создаст одновременно сводную таблицу и диаграмму. Настраивайте поля – и анализируйте.
