Тепловой насос своими руками: виды конструкций и принципы их конструирования

Среди вариантов альтернативного отопления можно отметить растущую популярность тепловых насосов. Высокая стоимость оборудования и монтажа такой конструкции не позволяет некоторым владельцам частных домов минимизировать затраты на отопление. Им обязательно стоит рассмотреть возможность устроить тепловой насос своими руками.

Прежде всего предлагаем вам посмотреть видео, в котором обсуждаются самые популярные вопросы на эту тему:

Содержание

Как это вообще работает?

Некоторым количеством тепловой энергии обладает практически любая среда, которая нас окружает, если только ее температура превышает 1 градус по Цельсию. Почему бы не использовать часть этой энергии для обогрева собственного дома? Делается это с помощью теплового насоса.

Основан принцип работы теплового насоса на передаче тепла от источника с низким потенциалом тепловой энергии к теплоносителю, который имеет более высокую температуру. На практике выглядит это таким образом:

  1. Теплоноситель поступает в трубопровод, расположенный, например, в грунте, и нагревается на несколько градусов.
  2. Затем теплоноситель попадает в теплообменник (или испаритель) и передает собранную тепловую энергию на внутренний контур.
  3. Хладагент (вещество с низкой температурой кипения, находящееся под низким давлением), который находится во внешнем контуре, нагревается в испарителе и превращается в газ.
  4. Затем газообразный хладагент попадает в компрессор, где сжимается под воздействием высокого давления. При этом температура хладагента становится еще выше.
  5. Горячий газ поступает в конденсатор, где передает тепловую энергию теплоносителю внутренней системы отопления дома.
  6. После этого хладагент, потерявший тепло, возвращается в систему в жидком состоянии.

Работа холодильных установок основана на таком же принципе, поэтому некоторые виды тепловых насосов в летнее время можно вполне успешно использовать в качестве кондиционеров, т. е. для охлаждения помещения.

Принцип действия теплового насоса

Тепловой насос позволяет обогревать дом, используя низкопотенциальную тепловую энергию окружающей среды

Виды конструкций тепловых насосов

Наиболее наглядное представление о вариантах устройства тепловых насосов представляет их классификация по виду теплоносителя на внешнем и внутреннем контурах конструкции. Получать энергию устройство может из:

  • грунта;
  • воды (водоем или источник);
  • воздуха.

Внутри дома полученная тепловая энергия может использоваться в системе отопления, а также для подогрева воды или для кондиционирования воздуха. Поэтому различают несколько видов тепловых насосов в зависимости от сочетания этих элементов и функций.

«Грунт-вода»: горизонтально или вертикально?

Получение тепла из грунта считается одним из самых эффективных для этого типа альтернативного отопления, поскольку уже примерно в пяти метрах от поверхности температура грунта остается достаточно постоянной, мало подвержена изменениям погодных условий.

Геотермальный тепловой насос

В геотермальном тепловом насосе используют специальные теплопроводящие зонды

В качестве теплоносителя на внешнем контуре используется специальная жидкость, которую принято называть рассолом. Это экологически безопасный состав.

Наружный контур теплового насоса типа «грунт-вода» выполняют из пластиковых труб. Разместить их в грунте можно горизонтально или вертикально. В первом случае могут понадобиться работы на значительной площади, от 25 до 50 кв. метров на каждый киловатт мощности насоса. Площади, отведенные под устройство горизонтального коллектора, нельзя использовать для сельскохозяйственных нужд. Здесь допустима только разбивка газона или высадка однолетних цветущих растений.

Для сооружения вертикального коллектора понадобится ряд скважин глубиной 50-150 метров. Поскольку температура грунта на такой глубине выше и устойчивее, такой геотермальный тепловой насос считается более эффективным. Для передачи тепла в этом случае используются специальные глубинные зонды.

«Вода-вода»: максимальная эффективность

Не менее эффективным выбором может стать тепловой , поскольку на большой глубине температура воды остается достаточно высокой и постоянной. В качестве источника низкопотенциальной тепловой энергии могут использоваться:

  • открытые водоемы (озера, реки);
  • грунтовые воды (скважины, колодцы);
  • сточные воды промышленных технологических циклов (обратное водоснабжение).

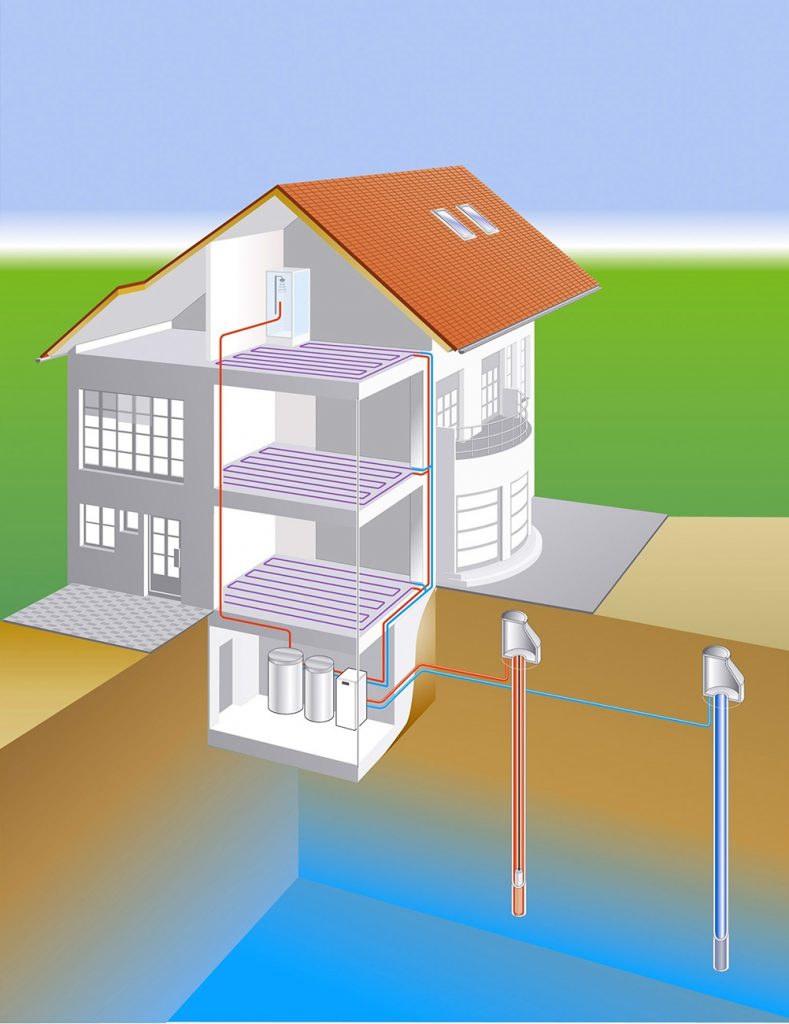

Принципиальных отличий в конструкции теплонасосов «грунт-вода» или «вода-вода» не имеется. Наименьших затрат потребует сооружение теплонасоса, использующего энергию открытого водоема: трубы с теплоносителем нужно снабдить грузом и погрузить в воду. При использовании потенциала грунтовых вод понадобится более сложная конструкция. Может потребоваться сооружение дополнительного колодца для сброса воды, которая проходит через теплообменник.

Тепловой насос вода-вода

Использование теплового насоса вода-вода в открытом водоеме может быть очень выгодным

«Воздух-вода»: универсальный вариант

По эффективности уступает другим моделям, поскольку в холодное время года мощность его ощутимо снижается. Однако для его монтажа не требуется сложных работ по выемке грунта или по сооружению глубоких скважин. Нужно только выбрать и установить подходящее оборудование, например, прямо на крыше дома.

Тепловой насос воздух-вода

Тепловой насос воздух-вода можно установить без масштабных монтажных работ

Несомненным преимуществом этой конструкции является способность повторно использовать тепло, которое покидает обогреваемые теплонасосом помещения с отработанным воздухом или водой, а также в виде дыма, газа и т. п. Чтобы компенсировать недостаток мощности воздушного теплонасоса в зимний период, следует предусмотреть варианты альтернативного отопления.

Наименее затратным вариантом может стать тепловой насос воздух воздух, для сооружения которого не нужны сложные работы по созданию традиционной системы водяного отопления в помещениях.

Как сделать тепловой насос самостоятельно?

Использовать тепловые насосы для отопления дома выгодно и удобно. Имеющийся опыт показывает, что в частных домах жилой площадью более 400 кв. метров такая конструкция окупится в течение нескольких лет эксплуатации, несмотря на высокую стоимость. Владельцы домов с более скромными размерами успешно разрабатывают и устанавливают теплонасосы собственной конструкции. Вот некоторые принципы создания этих полезных устройств.

  • Для начала нужно позаботиться о приобретении компрессора, например, предназначенного для кондиционера. Обычно его закрепляют на стене.
  • Другую важную часть конструкции — конденсатор — можно сделать самостоятельно. Для этого понадобится сделать змеевик из медной трубы (толщина не менее 1 мм), который помещают в корпус из металла или пластика. В качестве корпуса подойдет бак подходящего размера. После того, как змеевик установлен, половинки бака сваривают, монтируя необходимые резьбовые соединения. Испаритель тоже обычно монтируют на стене. Чтобы сделать качественный змеевик, можно намотать медную сантехническую трубу вокруг предмета подходящего диаметра, вполне подойдет газовый баллон. Чтобы расстояние между витками было одинаковым, используют перфорированный алюминиевый уголок, на котором закрепляют витки змеевика.
  • Окончательный монтаж этого оборудования: пайку медной трубы, закачку фреона и т. п. — должен выполнять только квалифицированный специалист. Неумелые действия могут повредить оборудование, кроме того, они связаны с высокой вероятностью получения бытовых травм.
  • После этого конструкцию подключают к внутренней системе отопления дома.
  • Затем производится монтаж и подключение наружного контура, особенности этого процесса зависят от вида теплового насоса.

Перед пуском теплонасоса не помешает диагностировать состояние домовой электропроводки и счетчика. Ветхое и устаревшее оборудование необходимо заменить. Приемлемая мощность электросчетчика составляет не меньше 40 ампер.

К сожалению, не всякий тепловой насос для отопления дома оправдывает ожидания владельцев. Чаще всего это связано с отсутствием правильных термодинамических расчетов. В результате получается система с недостаточной мощностью или неоправданно растут затраты на чрезмерно мощное оборудование. Чтобы подобрать систему с подходящей мощностью, следует учесть теплопотери здания, а также множество других характеристик. Поручать такие расчеты следует инженеру-проектировщику.
